万能材料试验机的5个组成系统

文章出处:admin 人气: 发表时间:2018-11-28

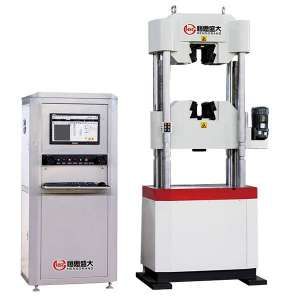

万能材料试验机是采用微机控制全数字宽频电液伺服阀,驱动精密液压缸,微机控制系统对试验力、位移、变形进行多种模式的自动控制,完成对试样的拉伸、压缩、抗弯试验,符国家标准GB/T228-2002《金属材料室温拉伸试验方法》的要求及其他标准要求。

万能材料试验机主要是用于机械性拉力以及液体压力的测试,在工程中,万能材料试验机的适用范围非常广,比金属材料试验机、非金属材料试验机等更加具有广泛的用途。和普通的材料试验机一样,经济型万能材料试验机大致可以分为5各部分,下面给大家介绍一下万能材料试验机的5个组成系统。

万能材料试验机的5个组成系统

一、上位PC机

上位PC机就是服务于设备在PC终端的操作。它是VB基于Windows XP操作系统编写完成的,操作人员可以很便捷的在终端观测和记录测试的过程与结果,PC机将接收到的二进制数值转化为人类熟知的具体数字。这个软件功能简洁、人机友好十分适合广大的使用者。

二、万能材料试验机控制系统

这一个系统受令于上述的PC终端,通过产生的脉冲信号指示驱动系统工作。它可以控制脉冲信号的数量、频率以及速度。并且该控制系统使用方便,与PC机交流畅通。

三、万能材料试验机驱动系统

驱动系统受到控制系统的作用,根据PC终端的指示进行横梁的运动。利用的是电机的细分控制,可以在不同的部位进行不同的控制。无论是上升、下降还是停止都有的计量,提高了测量的度。

四、机械系统

万能材料试验机中的驱动系统是通过机械系统执行来操作的。其中横梁的运动全靠滚珠丝杠和螺母,而螺母与横梁之间有螺纹连接,上升、下降运动可以轻松进行。滚珠丝杠、电机和动横梁、传感器还有其他的设备都是通过螺纹,可以全方位的进行操作。

五、测试系统

测试部分大多数是通过电压变化还有传感器的数据来记录的。例如变形测试可以通过施加的电压进行测试。另一方面,位移测试、负荷可以通过对应的传感器记录数据。例如位移测试就可以通过直线位移传感器操作。

经济型万能材料试验机的好处就在于操作检验,如果材料没有极限的物理属性,几乎都可以通过经济型万能材料试验机来进行测试。系统的划分成5部分,与其他试验机大同小异,但是每一个系统都功能齐全,不会重点在一个系统中做特殊的强化。了解了上述为大家介绍的万能材料试验机的5个组成系统以后,可以更好的学习操作万能试验机,希望对大家有用。
