拉力试验机夹具的结构及性能要求

文章出处:admin 人气: 发表时间:2019-08-02

拉力试验机夹具是电子拉力试验机中不可或缺的一个零件。通过夹具夹持试样对试样进行加力,夹具所能承受的试验力的大小是夹具的一个很重要的指标。它决定了夹具结构的大小及夹具操作的劳动强度的大小。在这里小编就来给大家说一下拉力试验机夹具的结构及性能要求。一起来看看吧。

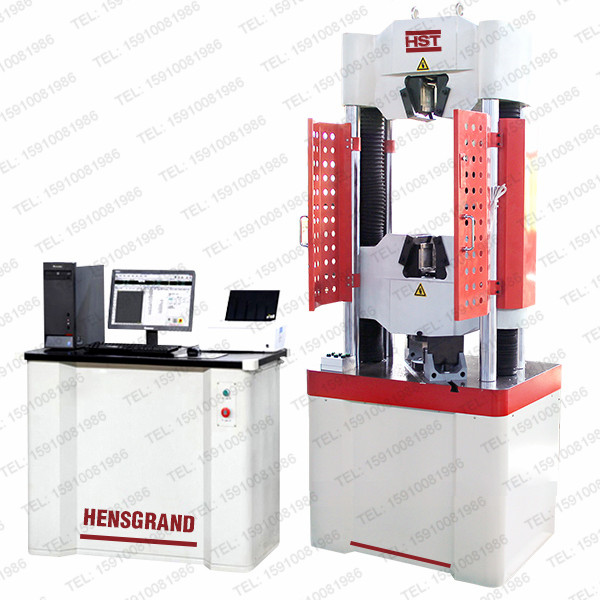

拉力试验机夹具的结构及性能要求

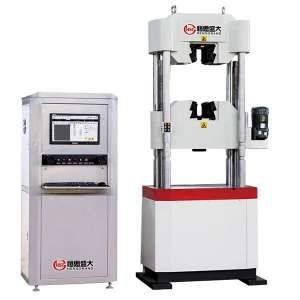

一、拉力试验机夹具的结构

拉力试验机夹具本身就是一个锁紧机构。拉力试验机用夹具在结构上没有固定的模式, 根据不同的试样及试验力大小,在结构上差别很大.大试验力的试样一般采用斜面夹紧结构,随试验力的增加,夹紧力随之增加,台肩试样采用悬挂结构等,如果夹具按结构划分,可分为楔形类夹具(指采用斜面锁紧原理结构的夹具)、对夹类夹具(指采用单面或双面螺纹顶紧原理结构的夹具)、缠绕类夹具(指试样通过缠绕方式锁紧的夹具)、偏心类夹具指采用(偏心锁紧原理结构的夹具)、杠杆类夹具(指采用杠杆力放大原理结构的夹具)、台肩类夹具(指适用于台肩试样的夹具)、螺栓类夹具(指适用于螺栓、螺钉、螺柱等测试螺纹强度的夹具)、90°剥离类夹具(指适用于两试样进行垂具,直剥离的夹具)等。我们知道机械上的锁紧结构有:缧纹(即螺纹,螺钉,螺母)、斜面、偏心轮、杠杆等,夹具就是这些结构的组合体这些夹具的结构各有各的优缺点,例如:楔形夹具,初始夹紧力小,随试验力增加。夹紧力随之增加。对夹夹具,初始夹紧力大,随试验力增加。夹紧力随之减小

拉力试验机夹具本身没有固定的结构(如金属丝可采用缠绕方式夹紧,也可采用两个平板夹紧,金属薄板试样可采用楔形夹紧方式,也可采用对夹夹紧方式),这和主机有明显的区别,拉力试验机主机国内、国外的大同小异,而夹具国外的、国内的区别很大,不同公司间也有大的区别。这主要取决于公司的整体水平,设计人员的经验的积累。国外的夹具,如INSTRON、MTS、ZWICK等公司的夹具一般做工细致,可靠性较高,但价格较高,处在市场,而国内的,如江都市新真威试验机械有限责任公司的夹具,由于涉足行业广,在国内的市场分额大,在一定程度上可以取代国外的夹具,但与国外的精细度比还是有不少的差距

扭转试验机的操作过程与出现问题的解决方法

二、拉力试验机夹具的性能要求

对夹具结构的要求。夹具的设计主要依据材料的试验标准及试样(特指成品及半成品)的型状及材质。以上所说的试验标准是指ISO、ASTM、DIN、GB、BS、JIS…等,还有企业标准、行业标准等,这些标准中一般都对试样制样及试验方法都有严格的规定,我们可以根据试样及试验方法的不同设计不同的夹具。对于特殊试样(成品及半成品的)使用的夹具,主要根据试样的型状及材质设计夹具。

夹具对强度要求:

通过夹具夹持试样(或产品)对试样进行加力,夹具所能承受的试验力的大小是夹具的一个很重要的指标,它决定了夹具结构的大小及夹具操作的劳动强度的大小,试样材质有金属和非金属之分,形状有大小之分,材料的成分组成各种各样,试样所能承受的试验力小到几十厘牛(如纺织用氨纶丝),大到几十吨如普通钢材等国内zui大的电子式试验机试验力为1000KN,1级机,试样尺寸小到直径φ0.005mm的金丝,大到直径1.5m的PVC管材等,这就要求根据不同的试验力、试样的形状大小选择设计不同的夹具.

对夹具材料的要求。

对一般的金属及非金属试样, 夹具的钳口直接与试样接触,一般都选用合金结构钢,合金高碳钢或低碳合金钢、冷作模具钢等,通过适当的热处理工艺淬回火、渗碳淬火等增加其强度、耐磨性. 有时也在钳口处镶装特种钢材,或在钳口表面喷涂金钢砂(适合夹持较硬的金属材料,如钢绞线等材料)等.

对一些小试验力的夹具,与试样接触的表面采用粘软质胶皮等。(例如:塑料薄膜、纤维丝等试样的夹具夹持面,)

夹具体一般采用中碳钢、合金结构钢,通过适当的热处理工艺增加其力学性能。有时为了减轻重量也采用铝合金等有色金属及特种金属。有时也采用铸造结构铸钢,铸铝等

拉力试验机夹具在结构上没有固定的模式,根据不同的试样及试验力大小,在结构上差别很大,产品质量好坏也不一,以上就是小便为大家整理的拉力试验机夹具的结构及性能要求,希望可以给大家带来帮助。
