JBDW-CD系列微机控制全自动低温冲击试验机

u 该系列冲击试验机用来对金属材料在动负荷下抵抗冲击的性能进行检验，从而判断材料在动负荷作用下的质量状况，符合国标GB/T3808-2002《摆锤式冲击试验机的检验》。GB/T229-2007《金属材料 夏比摆锤冲击试验方法》及国际标准ISO  R148“钢的简支梁式（V型缺口）冲击试验”、ISO  R83“钢的却贝（CHARPr）冲击试验（U型缺口）对金属材料进行冲击试验。
u 本机采用PC微机控制，扬摆、挂摆、送料、定位、冲击及温度调节设置均为计算机控制，配备专用送料装置自动送料，试样自动端面定位。试样出炉至冲击时间不大于2秒，满足金属低温夏比冲击试验方法的要求。在冲击试样后可利用剩余能量自动扬摆，做好下次试验准备，工作效率高；

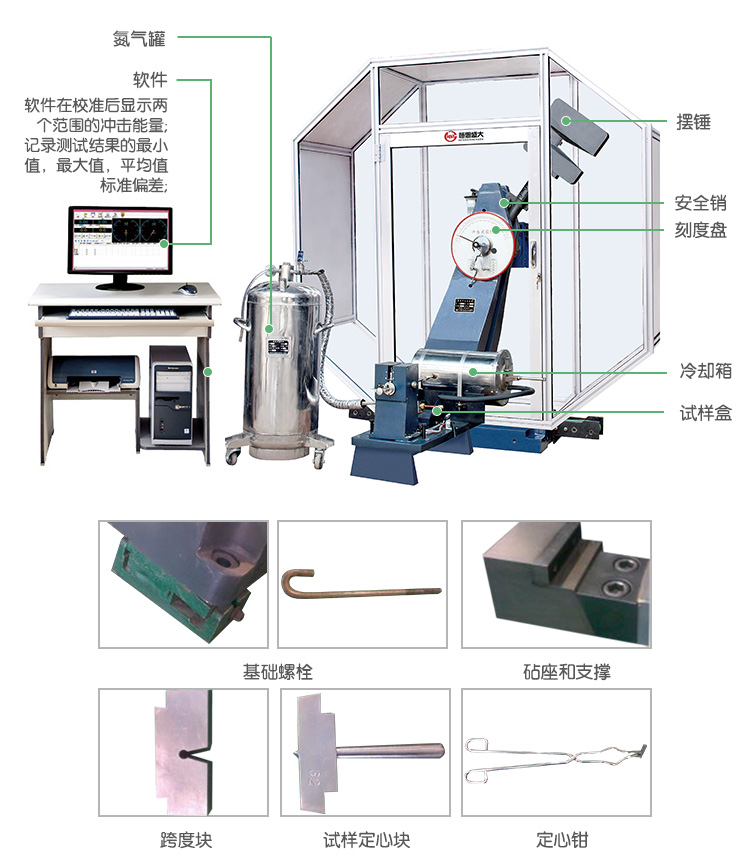

Ø 试验机主机

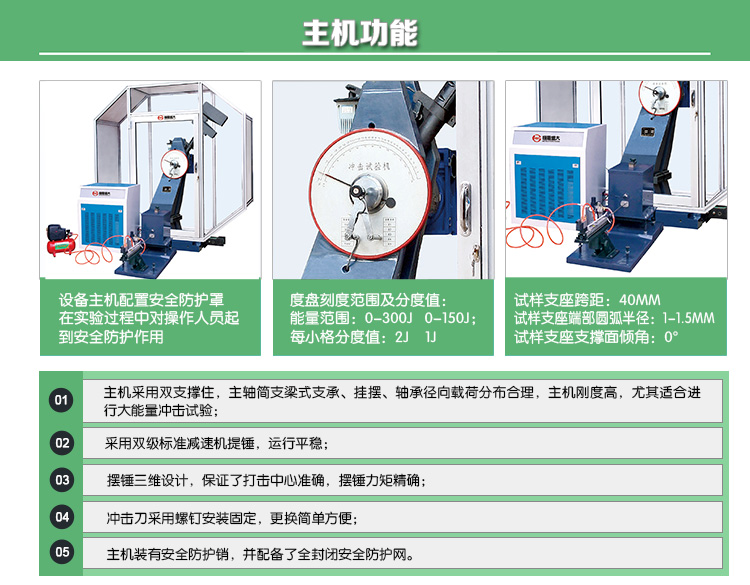

u 主机采用双支撑住，主轴简支梁式支承、挂摆、轴承径向载荷分布合理，主机刚度高，尤其适合进行大能量冲击试验；
u 采用双级标准减速机提锤，运行平稳；
u 挂摆采用缓冲装置，挂摆平稳；
u 摆锤三维设计，保证了打击中心准确，摆锤力矩精确；
u 冲击刀采用螺钉安装固定，更换简单方便；
u  主机装有安全防护销，并配备了全封闭安全防护网。
Ø 标准主机
u 试验机主机1台：
u 操作仪表固定架1台；
u 冲击摆锤1个；
u 减速机一台（装在主机上）
u 取摆传动装置一套（装在主机上）
u 自动挂摆装置一套（装在主机上）
u 保险机构一套（装在主机上）
u 内六角扳手S=12（扳钳口座压板螺钉）1件；
u 支座调校器1支；
u 试样对中器1支；
u 低温装置一套；
u 自动送料装置一套；
u 地脚螺钉4个；
u 冲击试验防护网1套；
u 测控系统一套：
u 触摸屏显示一套；
u 调整斜铁 四件；
u 联想电脑，HP打印机一套；
u Windows操作环境下的试验机专用控制软件一套；
u 30L液氮罐一套；
加压泵一套主机。

产品型号	JBDW-300CD	JBDW-450CD	JBDW-600CD	JBDW-750D
控制方式	计算机控制
冲击能量	300J	450J	600J	750J
冲击速度	5.24m/s
摆锤预扬角	150°
角度准确度	±0.1°
试样支座跨距	40mm
支座钳口圆角	R1.0～1.5mm
冲击刀刃圆角	R2.0～2.5mm(R8mm)
冲击刀夹角	30°
冲击刀刃厚度	16mm
试样盒容量	6个 均冷4个
制冷方式	液氮制冷
低温范围	室温—190℃
控温精度	±3℃
摆锤中心至冲击点距离	750mm
标准试样尺寸	10×10(7.5或5)×55mm
冲击摆锤配置	300J摆锤一个	450J摆锤一个	600J摆锤一个	750J摆锤一个
供电电源	三相四线制50Hz /380V
