FCM2000-W三目倒置金相显微镜

FCM2000-W三目倒置金相显微镜

  • 产品简介: 用于鉴别和分析各种金属和合金材料的组合结构,广泛应用在工厂或实验室进行铸件质量的鉴定;原材料的检验或材料处理后的金相组织分析;以及对表面喷涂等一些表面现象进行
  • 咨询热线:13864183242 屈经理
  • 在线咨询:点击这里给我发消息
产品详情

产品简介:

用于鉴别和分析各种金属和合金材料的组合结构,广泛应用在工厂或实验室进行铸件质量的鉴定;原材料的检验或材料处理后的金相组织分析;以及对表面喷涂等一些表面现象进行研究工作。是钢铁、有色金属材料、铸件、镀层的金相分析;地质学的岩相分析;以及工业领域对化合物、陶瓷等进行微观研究的有效手段,是金属学和材料学研究材料组织结构的必备仪器,也广泛应用于生物、医学和教学等领域。

越来越多的研究已不满足常规的金相显微及照相方式,将显微成像输入微机,由微处理器对图像作各种后期处理,是同步于当今替换后内容在显微领域新技术。

图像金相显微镜,接入了高清晰度的CCD摄像系统,由计算机对图像进行处理、编辑、保存和输出(如打印等)或进入多媒体系统及电子信箱。

如果进一步接入图像分析计算机操作系统,还可以进一步对金相图谱进行研究分析,或对图像作精密测量,及多功能的图像形态分析、统计及输出图文报告。

主要特点:

① 使用专业的金相物镜及平场目镜,成像质量好,分辨率高,观察舒适。

② 提供优越的图像质量和稳固可靠的机械结构。

③ 选配相应的摄影摄像附件,可对观察图像进行采集和保存,配电脑和专业金相分      析软件图像进行金相图像分析。

④ 操作简便,附件齐全,广泛应用于教学科研金相分析、半导体硅晶片检测、地址      矿物分析、精密工程测量等领域。

主要技术指标:

① 结    构: 铰链式三目,45°倾斜,双边±5屈光度可调,瞳距调节范围:54-75mm,

              固定式分光比,双目:三目=80%:20% 。

② 放大倍数:50×~ 500×。

③ 物    镜:长工作距平场消色差专业金相物镜5X,10X,20X,50X。

④ 目    镜:高眼点大视野平场目镜PL10X/18mm 。

⑤ 测 微 尺:格值0.01㎜/1㎜。

⑥ 载 物 台: 三层机械移动平台,面积180mmX155mm,右手低手位控制,行程:75mm

              ×40mm;  金属载物台板,中心孔直径φ12mm 。

⑦ 调焦机构:低手位粗微调同轴调焦机构,粗动每转行程38 mm;微调精度2um,

                带松紧调节机构。

⑧ 照明系统:反射式柯拉照明,带可变孔径光阑和中心可调视场光阑,自适应

             90V-240V 宽电压 ,6V30W卤素灯(可选配单颗3W LED灯),光强连

             续可调。

⑨ 光学系统: 有限远色差校正系统。

⑩ 偏光装置: 起偏镜和检偏镜均可移出光路,检偏镜插板可360°旋转 。

11 电    源: 220VAC(50Hz)

12 摄像装置:摄影接筒(带PK卡口),3.2X摄影目镜 ,0.5X/1.0X  C型摄像接

                筒



产品配置

① 金相显微镜

② 图像适配镜

③ 图像传感摄像机

④ 金相分析软件

⑤ 软件加密装置

⑥ 电脑和打印机(自备或选购)



金相分析软件介绍

产品简介FCM2000-W三目倒置金相显微镜

金相分析软件是我单位联合山东大学材料学院联合开发,跟新到2014版本,现有金相组织模块438个,覆盖了现有的所有金相检验.详见金相模块目录。

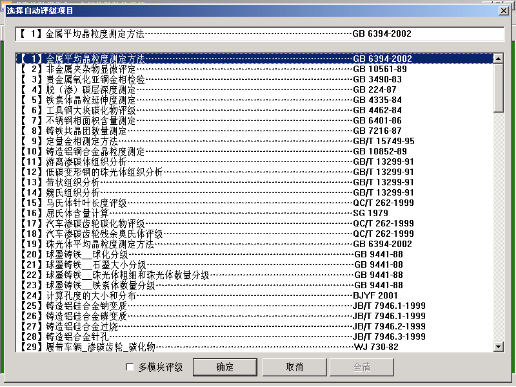

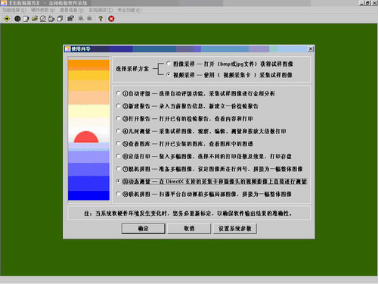

金相图像分析系统配置的“专业定量金相图像分析计算机操作系统”对采集的试样图谱进行处理和实时比对、检测、评级、分析、统计及输出图文报告。软件融合了当今先进的图像分析技术,为金相显微镜和智能分析技术的完美结合,系统测量、评定结果快速、正确,符合国标(GB) 和其它相关行业标准 (JB/YB/HB/QC/DL/DJ/ASTM 等)。系统全部中文界面,简洁明了和操作方便,经过简单培训或对照使用说明书,就可自如操作。并为学习金相常识和普及操作提供了快捷方法。

主要功能:

① 图像编辑软件:图像采集,图像存储等十多种功能;

② 图像软件:影像增强,图像叠加等十多种功能;

③ 图像测量软件:周长、面积、百分含量等几十种测量功能;

④ 输出方式:数据表格方式输出,直方图输出,图像打印输出。

专用金相软件包:

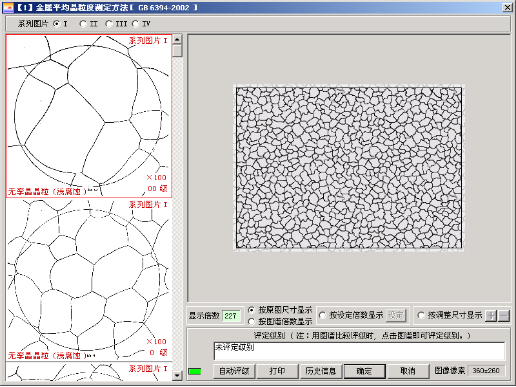

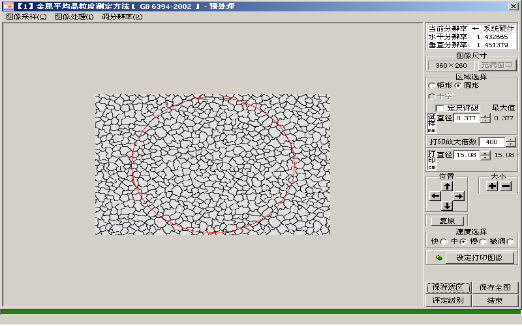

① 晶粒度测量评级(晶界提取,晶界重建、单相、双相、晶粒度测量、评级);

② 非金属夹杂物测量、评级(其中包括硫化物、氧化物、硅酸盐等);

③ 珠光体、铁素含量测量、评级;球墨铸铁石墨球化率测量评级;

④ 脱碳层、渗碳层测量,表面涂层厚度测量;

⑤ 焊缝熔深度测量

⑥ 铁素体、奥氏体型不锈钢中相-面积测量;

⑦ 高硅铝合金初晶硅与共晶硅分析;

⑧ 钛合金材料分析……等;

⑨ 包含进行比对的近438种常用金属材料的金相图谱,适应绝大多数单位金相分析

    和检验的要求;

⑩ 鉴于新材料和进口牌号材料的不断增加,对于软件中尚未录入的材料及评定标

    准,可以度身定制和录入。

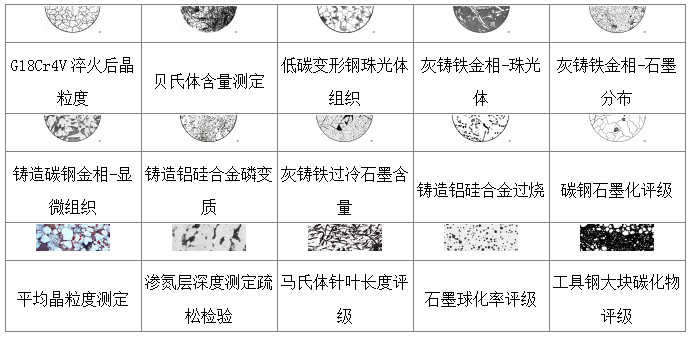

示例图谱:(软件中包含近438种常用金属材料的金相图谱)
FCM2000-W三目倒置金相显微镜


FCM2000-W三目倒置金相显微镜

FCM2000-W三目倒置金相显微镜
FCM2000-W三目倒置金相显微镜

系统组成:

  整个软件系统由如下部分组成:

① 软件程序(光盘);

② 加密狗:客户需事先选择加密狗类型(并口型或者USB型);

③ 文字资料:《使用说明书》(光盘上有WORD文档);

硬件运行环境: WINDOWS   XP SP2(32bit)

① 电脑推荐配置:

      CPU:奔腾4型,主频2.8G以上;

      内存:1G及以上( 否则安装时会出错);

      硬盘:C盘可用空间2G以上,软件(推荐)安装在C盘;

      显示卡:可提供3D加速的AGP显示卡、可达到真彩色;

② 视频采集卡:

      本软件支持多种视频采集卡,用户可在“功能选择”菜单中选择相应采集卡。

③ CCD摄像头或者数码相机:

      分辨率达到450线及以上的CCD摄像头以及数码相机均可。
